Coherent相干激光器，半導體激光器
CUBE系列，OBIS系列，Sapphire系列
CUBE系列
高穩定性，高可靠性，高性價比的小型激光器系統
主要特點：
- 緊湊的全固態激光器封裝形式
- 符合CDRH IIIb 標準
- 帶USB 和 RS-232 控制接口
- 可工作在連續或者脈沖方式下，調制頻率高達150MHz
- 具有模擬調制和可變功率控制
CUBE 405 nm, 445 nm, 635 nm, 640 nm, 660 nm和785 nm激光器的新進展：
- M2因子從1.5改進到≤1.2
- 激光輸出有效噪聲從<0.2%改進到 ≤0.1%
波長 (nm) |
功率 (mW) |
375 |
16 mW |
405 |
100 mW |
445 |
40 mW |
488 |
50 mW |
635 |
30 mW |
640 |
40 mW & 100 mW |
647 |
100 mW |
660 |
60 mW & 100 mW |
685 |
40 mW |
730 |
30 mW |
785 |
40 mW |
CUBE系列提供對激光器的全面控制。首先，CUBE可以工作在自啟動的連續（CW）模式下，也可以通過后面板上的數字調制輸入接受外部TTL信號調制，高可響應150MHz的調制頻率。用戶可通過RS-232或者USB接口發出指令，調節輸出功率�？刂坪械那懊姘迳线�有模擬調制接口，可接受高350kHz的模擬調制信號實現對激光輸出功率的高速調整。數字信號和模擬信號調制均可實現>250:1的調制深度。為了實現應用中靈活性，CUBE還可以工作在恒定功率狀態或恒定電流狀態下。CUBE的多種工作模式包括CW，數字調制，模擬調制和可變功率等模式。
由于在激光頭中集成了所有的電路，因此可以通過激光頭后面板上的15針接口實現對激光器控制和狀態顯示功能。其中，控制功能包括互鎖、使能和自啟動；顯示功能包括激光預發射信號、輸出功率（通過模擬信號輸出實際發射功率）、底板溫度和故障提示信號等。每一個CUBE系列激光器都有一個內置光電二極管檢測激光的輸出功率，功率信號可以通過模擬輸出端或電腦讀取，同時這個光電二極管也提供了一個閉環系統以穩定功率。CUBE激光器還具有兩個溫度探測器，可以進行熱量控制并顯示半導體泵源和基板的溫度。綜上所述，CUBE系列可自動實現對激光器的全方位控制，而無需額外的控制或測量設備。
下載Coherent CUBE系列激光器資料
OBIS系列
OBIS是一款允許直接調制的智能激光器，節省了成本并降低了復雜性。一整套的界面選項可以讓OEM客戶簡單方便地集成。按鍵型開關的微型控制器用來保證和CDRH的應用，使得OBIS成為終用戶的明智選擇。
- 即插即用
- 內置控制器，結構超緊湊
- 波長范圍寬
- 智能接口，包括USB, RS-485 以及模擬接口
- 模擬和數字調制
- 高精度模擬和數字光回路，卓越的功率穩定性
- 實踐證明了的可靠性
相干公司在可靠性方面用激光二極管和基于光泵半導體激光器（OPSL）的解決方案為生命科學和其它儀器應用領域設置了標桿。不同的技術為滿足不同波長的需求服務。
激光二極管技術. OBIS LX 二極管解決方案代表了二極管模塊工業設計，具有ESD保護、帶TEC穩定的熱控制、不同激光器間一致的高空間光束質量。
光泵半導體激光技術 OBIS LS采用了相干公司的OPSL（光泵半導體激光器）技術。在幾年的時間里，實驗室和其它應用領域安裝超過了2000臺，OPSL技術得到了很好的證明。它的卓越穩定性保證了持續的正常運行時間以及在高要求的工業和研究領域較低的擁有成本。OPSL的一個關鍵優勢是超低噪聲，這是由于半導體增益介質的上能級壽命短（無綠噪聲問題）。薄半導體增益介質消除了更改輸出功率的限制，而這在傳統的DPSS激光器中是個問題。在OPSL中無熱透鏡效應允許輸出功率變化從而在滿足應用的要求同時光束質量保持不變。
| Model Name |
Wavelength (nm) |
Power (mW) |
| OBIS 375 LX |
375 |
16 and 50 |
| OBIS 405 LX |
405 |
50, 100 and 200 |
| OBIS 445 LX |
445 |
75 |
| OBIS 473 LX |
473 |
75 |
| OBIS 488 LS |
488 |
20, 60, 80 and 100 |
| OBIS 488 LX |
488 |
50 and 150 |
| OBIS 514 LS |
514 |
20 |
| OBIS 552 LS |
552 |
20 |
| OBIS 561 LS |
561 |
20 and 50 *NEW |
| OBIS 637 LX |
637 |
140 |
| OBIS 640 LX |
640 |
40 and 100 |
| OBIS 647 LX |
647 |
120 |
| OBIS 660 LX |
660 |
100 |
| OBIS 685 LX |
685 |
40 |
| OBIS 730 LX |
730 |
30 |
| OBIS 785 LX |
785 |
50 |
下載Coherent OBIS系列激光器資料

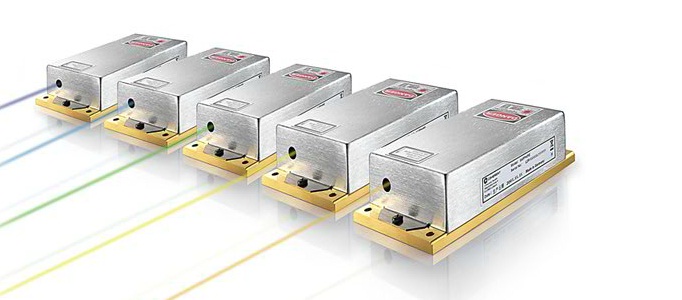

Sapphire系列
連續激光器可提供9種工作波長：588nm,568nm, 561nm, 532nm, 514nm, 488nm, 460nm和458nm。
|
Sapphire LP (低功率) |
Sapphire HP (高功率) |
波長 (nm) |
458 |
460 |
488 |
514 |
532 |
552 |
561,568 |
588 |
488 |
功率 (mW) |
20, 50, 75 |
10 |
10, 20, 25, 30, 40, 50, 75, 100, 150, 200 |
20, 50, 75, 100, 150 |
20, 50, 75, 100, 150, 200, 300 |
50, 75, 100, 150, 200 |
20, 50, 75, 100, 150, 200 |
20, 50, 75, 100 |
500 |
| |
Sapphire SF (單頻) |
| 波長 (nm) |
488 |
532 |
| 功率 (mW) |
20, 50, 100 |
20, 50, 100, 150 |
Superior application parameters 優異的應用參數
- 多波長多功率可選，可定制設計
- 卓越的功率穩定性和低噪聲
- 的光束質量
Ease of integration – ease of operation 易于集成 – 易于操作
- 空冷、結構緊湊、模塊化設計
- OEM版本/單機使用CDRH版本
- 衍射極限的光束質量
- 458/460/488/514/568 nm: 相比（空冷）離子激光器，極大地降低了功率消耗、熱量損耗以及設備尺寸
- 532 nm: 與Nd：YAG/YVO4激光器相比，無綠噪聲，無需復雜的共振腔設計，無熱透鏡效應
- 552 nm: 客戶定制波長，與其它所有的Sapphire LP激光器一樣的尺寸和功能。
- 561nm: 與黃光YAG激光器相比，效率提高4倍，功率消耗和熱量損耗小
- 靈活的接口設置: 模擬, RS232, USB
- 所有Sapphire LP 激光器具有一樣的性能：同樣的光學/機械/ 電學/ 接口/ 控制。
Superior reliability and economy 超高的可靠性和經濟性
- 事實證明了的可靠性：25,000 臺的安裝記錄
- PermAlignTM 技術: 相當堅固和穩定
- 機器人輔助、超凈室裝配、完全密封
- 優異的可靠性、長壽命和一致性
- 無故障時間，千小時免維護
- 低擁有成本
下載Coherent Sapphire系列激光器資料
|
